디스플레이 분야

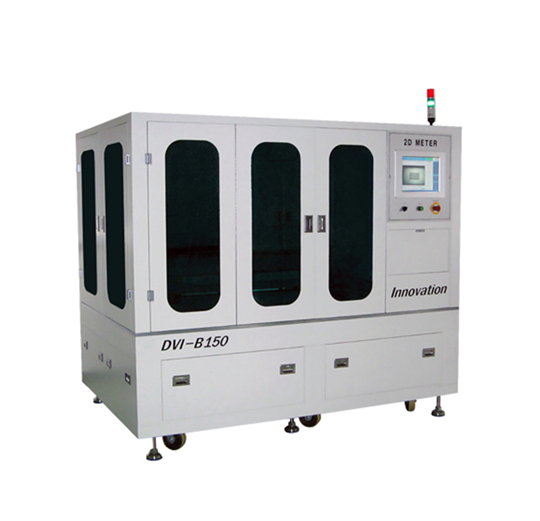

2D Meter (DVI-B150)
DVI-B150
본 장비는 다년간 연구개발 및 납품으로 축적된 화상처리 기술과 광학 및 모션 제어 기술을 통합적으로 적용하여 편광판의 크기를 자동으로 계측하는 장비입니다.
Specification
- 검사 대상 : 확산 필름, Various Film (20mmX30mm ~ 1,350mmx800mm)
- 검사 항목 : X/Y 거리, 모서리 각도, C Cut 길이, 각도 측정
- 검사 정밀도 : ± 10㎛ 이내
- 검사 속도 : 30 ~ 120sec/sheet
- 규격 : 1,950mmx2, 200mmx1,400mm / 1,850kg
- 전원 : 220VAC, 50~60Hz
- 검사 항목 : X/Y 거리, 모서리 각도, C Cut 길이, 각도 측정
- 검사 정밀도 : ± 10㎛ 이내
- 검사 속도 : 30 ~ 120sec/sheet
- 규격 : 1,950mmx2, 200mmx1,400mm / 1,850kg
- 전원 : 220VAC, 50~60Hz
Machine Features
- 조명 : Wide angle blue LED (Strobe 제어)
- 이송(로봇) : X,Y축 Linear Servo Motor (Stroke : 1470x900mm)
- 편의기능 : 제품 위치 자동 Search 기능, 손쉬운 Setting (모델별 설정 변경이 적음)
측정값/측정이미지/측정그래프 Display, 측정값 자동 Excel 저장
- 이송(로봇) : X,Y축 Linear Servo Motor (Stroke : 1470x900mm)
- 편의기능 : 제품 위치 자동 Search 기능, 손쉬운 Setting (모델별 설정 변경이 적음)
측정값/측정이미지/측정그래프 Display, 측정값 자동 Excel 저장
